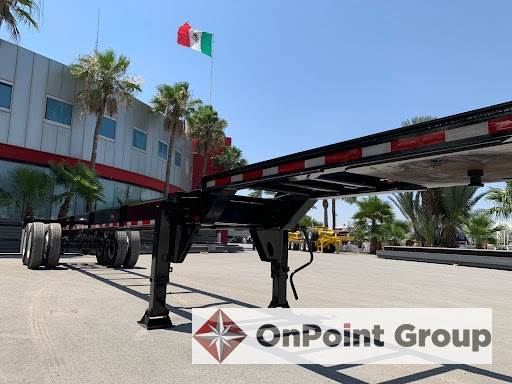

CONTAINER CHASSIS 53' and 20/40 EXTENDABLES
Please call with any questions.
1. GENERAL SPECIFICATIONS: · A. NOMINAL LENGTH: 53 and’ FT not including bumper or front bolster · B. NOMINAL WIDTH: 96” · C. KING PIN LOCATION: 30” from face of bolster · D. FIFTH WHEEL HEIGHT: 48” · E. REAR DECK HEIGHT: 48” · F. AXLE SPREAD: 49” (Tandem) · G. TARE WEIGHT: 6,700 LBS (+/- 3%) · H. GROSS VEHICLE WEIGHT RATING: 80,000 LBS · · 2. STEEL: · A. THE CHASSIS FRAME AND MAIN FABRICATED PARTS ARE OF HIGH STRENGTH LOW ALLOY · STEEL ASTM A572 GRADE 50, HAVING A MINIMUM YIELD POINT OF 50,000 PSI. · · 3. MAIN BEAMS: · A. 12” IN DEPTH 16 LBS/FT HOT ROLLED STRUCTURAL STEEL, ASTM-A572 GRADE 50 “I” BEAMS · B. GOOSENECK BEAM” 5-1/4” WITH TOP AND BOTTOM ½ X 4 FLANGES AND ¼” WEB · C. TAPERED ½ X 5 STRAP PAST LANDING GEAR · · 4. UPPER COUPLER: · A. KING PIN IS SET 30” FROM Face of bolster – HOLLAND KP-T-809-F 3/8” · B. 1/4” COUPLER PLATE · · 5. CROSS-MEMBERS: · A. 3/16” FABRICATED CROSS MEMBERS W/ INTEGRAL GUSSETS · B. TWO CROSSMEMBERS AT LANDING GEAR · · 6. FRONT BOLSTER: · A. BUFFERS 1103-1213 (OR BEST AVALABLE) · B. 6" WIDE X 9-3/8" HIGH, 3/16" THICK OPEN SECTION. IT'S REAR WEB SHALL BE TAPERED · FORWARD AT THE TOP 3 1/2" X 45 DEGREES. FULL RECESS OF LIGHTS, AIR AND ELECTRICAL · CONNECTORS. ROUNDED CORNERS. RECEPTACLE/GLADHANDS ARE MOUNTED CENTER · · 7. REAR BOLSTER: · A. BUFFERS 1102-1257 (OR BEST AVALABLE ON SAME BRAND) · B. 8” WIDE X 3/8" THICK TOP PLATE WELDED TOGETHER WITH 6 7/8" WIDE X 8" DEEP X 1/4" THICK · "U" TYPE BOTTOM CHANNEL. TRIANGULAR REINFORCEMENT PLATE TO BE 1/4" X 19" X 19" WITH · A 1 1/2" TURNED DOWN LIP · · 8. LANDING GEAR: · A. AMPRO 17” TRAVEL W/ LOW PROFILE SAND SHOES AND SOLID AXLES (OR BEST AVAILABLE SAME CAPACITY) · B. FULL LENGTH BRACKETS · C. 18” CRANK HANDLE IS MOUNTED ON ROAD-SIDE · · 9. TIRES: · A. (8) 11R22.5 (TRIANGLE TR696) · · 10. WHEELS: · A. 10 HOLE 8.25 x 22.5 DISC STEEL WHEELS PAINTED WHITE · · 11. ABS BRAKE SYSTEM: · A. ABS: 2S/1M MERITOR WABCO ABS SYSTEM · · 11. MUDFLAPS: · A. 24 X 30 Gallegos Anti-Sail (MADE IN CANADA) · · 12. ELECTRICAL SYSTEM: · A. SEALCO harness: 12ga w/ molded plug connectors · B. Receptacle: PHILLIPS 7 way receptacle plug w. split prongs · C. Tail lamp: GROTE LED LIGHTS mounted stop & tail w/ grommets w/ amp connector · D. Clearance light: GROTE LED LIGHTS mounted clearance light w/ amp connector · E. License lamp: GROTE license plate lamp · · 13. REGISTRATION CARD HOLDER: · A. Grote Round · · 14. METAL PREPARATION: · A. SA 2 1/2 BY SHOT BLAST · · 15. PAINT: · A. NCP: 100% SOLIDS 25P EPOXIMASTIC PRIMER BY AXALTA · B. NCP: AXALTA SINGLE STAGE ELITE · 16. SUSPENSION: · A. HUTCHENS H-9700 TANDEM 49” UNDERMOUNT W/ FABRICATED HANGERS (OR EQUIVALENT) · UNDERSLUNG, 5” ROUND 3/4 HIGH SEAT, 3-LEAF SPRING (354-00) · · 17. AXLES: · A. ROCKWELL 71.5 30K · B. STEMCO BEARINGS HM218248 INNER CONE AND HM212049 OUTER CONE AND HM218210 INNER
